配電箱是接電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半金屬柜中或屏幅上，構成低壓配電裝置。正常運行時時可借助手動或自動開關接通或分斷電路。

故障或不正常運行時借助保護電器切斷電路或報警。借測量儀表可顯示運行中的各種參數，還可對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號常用于發、配、變電所中。

1、從總配電箱的分配電開關分別出黃綠、紅（A、B、C）三相線，淡藍色工作零線從工作零接線端引出，黃綠雙色PE保護零線從PE端子引出。（注意：總配電箱門與箱體必須采用編織軟銅線可靠連接保護接零，五線之間架設的安全距離）；

2、線路的黃、綠、紅三相線接入到二級分配電箱的總隔離開關上，淡藍色的N線接入到漏電保護器的N端子，通過漏保后接到工作零線子端子板；

3、黃綠雙色的PE線接入到保護零端子板PE板子；

4、從二分配電箱的總隔離開關引出三相線到漏電保護器；

5、從漏電保護器接線端引出相線到分路隔離開關；（注意：PE線不能進入漏電保護器，因為線路末端漏電保護器動作會使級漏電保護跳閘造成大范圍停電）；

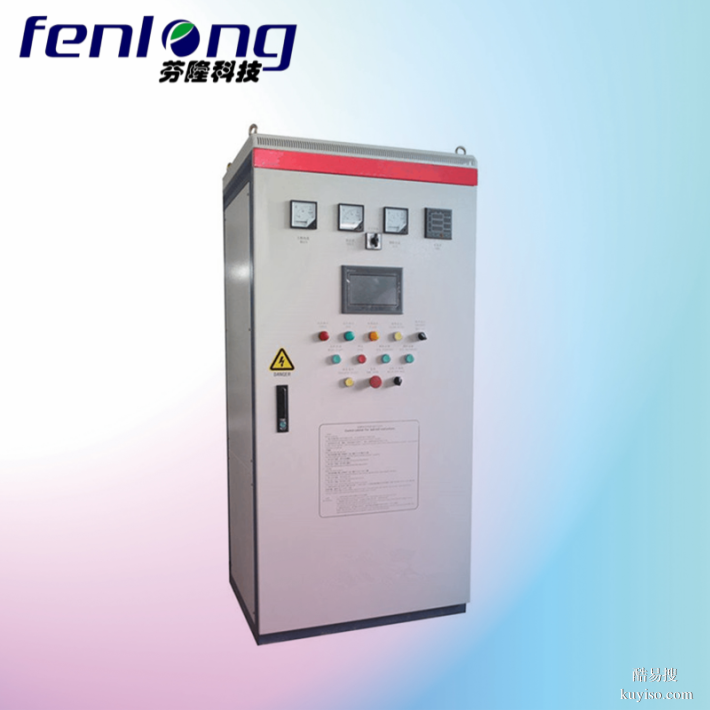

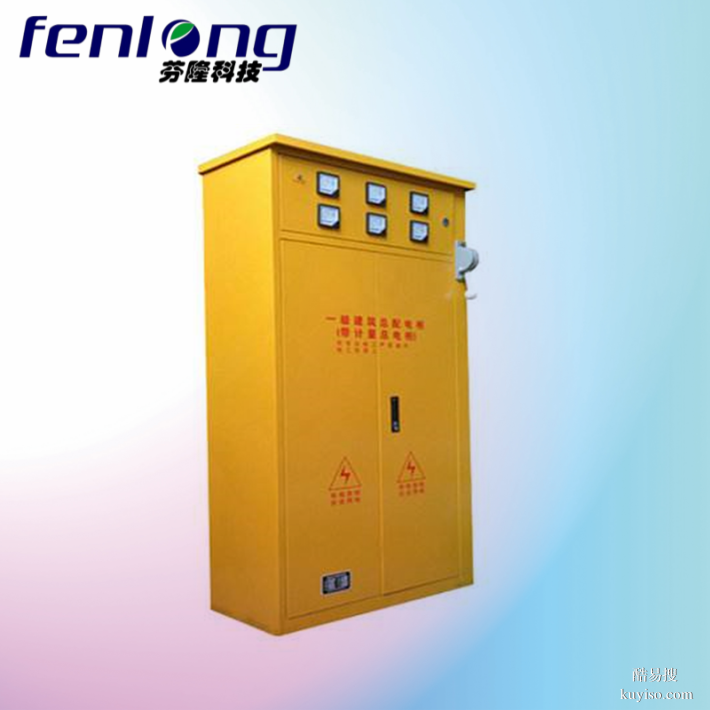

配電柜（箱）分動力配電柜（箱）和照明配電柜（箱）、計量柜（箱），是配電系統的末級設備。配電柜是電動機控制中心的統稱。配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。

配電板(箱)安裝要求是：配電板(箱)應用不可燃材料制作；觸電危險性小的生產場所和辦公室，可安裝開啟式的配電板；在觸電危險性大或作業環境較差的加工車間、鑄造、鍛造、熱處理、鍋爐房、木工房等場所，應安裝封閉式箱柜；在有導電性粉塵或產生易燃易爆氣體的危險作業場所，必須安裝密閉式或防爆型的電氣設施；配電板(箱)各電氣元件、儀表、開關和線路應排列整齊，安裝牢固，操作方便。落地安裝的板(箱)底面應高出地面5~10 mm；操作手柄中心高度一般為1.2～1.5m；板(箱)前方0.8～1.2m的范圍內無障礙物；保護線連接可靠；板(箱)以外不得有裸帶電體外露；必須裝設在板(箱)外表面或配電板上的電氣元件，必須有可靠的屏護

操作規程
一、配電柜為船舶配電中樞八產和設備的正常運轉，任何無關人員不得扳動板上的開關。
二、發電機組啟動后，應利用動力屏升速開關手動緩慢加速，直到發電機進入正常工作狀態，電壓與頻率達到規定值，方可合閘送電。
三、配電板進入配電狀態后，不得隨意拔動動力屏升速開關，空氣斷路器的閉鎖開關非緊急情況不得使用。
四、發電機并聯運行要嚴格按照并車條件要求與規定進行操作，要注意出現逆功率（逆流）和并車失敗等現象。
五、停機時應先切斷發電機負荷，然后空載停車，不得帶負荷直接停機。
六、交插岸電時，應先切斷岸電屏各動力開關，然后檢查接線與相序的正確性，確認正確后，方可實施船岸電的轉換，嚴禁帶負荷操作。
七、配電柜應定期進行清潔和維護保養工作，以便使設備始終處于良好的工作狀態。
八、發電機工作，輪機人員進行配電板操作時，應集中思想，謹慎操作，防止意外事故發生，否則將追究個人事故責任。
九、充放電板為船舶應急配電板，當班輪機人員應經常檢查其工作狀況，隨時保證低壓電力充足，并通過板上儀表掌握磁飽和穩壓器的工作狀況。
十、正常航行時，配電板上各路開關應處于接通，以保證發電機能隨時啟動及應照時能隨時投入使用。
十一、以上各點希望輪部成員嚴格遵守。

電纜芯線截面的選擇還應符合下列要求：
（1）電流回路：應使電流互感器的工作準確等級，此時，如無可靠根據，可按斷路器的電流容量確定最大短路電流。
（2）電壓回路：當全部保護裝置和安全自動裝置動作時（考慮到發展，電壓互感器的負荷最大時），電壓互感器至保護和自動裝置屏的電纜壓降不應超過額定電壓的3%。
（3）操作回路：在最大負荷下，操作母線至設備的電壓降，不應超過10%額定電壓。
三、電流互感器二次繞組不允許開路。電壓互感器二次側不允許短路

1．主控項目?
（1）柜（盤）的試驗調整結果必須符合施工規范規定。?
（2）柜、屏、臺、箱、盤的金屬框架及基礎型鋼必須接地（PE）或接零（PEN）可靠；裝有電器的可開啟門與框架的接地端子間應用裸編織銅線連接，作好標識。
（3）盤面標志牌、標志框齊全、正確、清晰。?
（4）柜（屏、臺）箱（盤）間線路的線間、線對地間絕緣電阻值，饋電線路必須大于0.5МΩ；二次回路必須大于1МΩ；?
2．一般項目?
（1）柜、屏、臺、箱、盤相互間與基礎型鋼應用鍍鋅螺栓連接且防松零件齊全。?
（2）配電箱（盤）安裝應符合下列規定：?

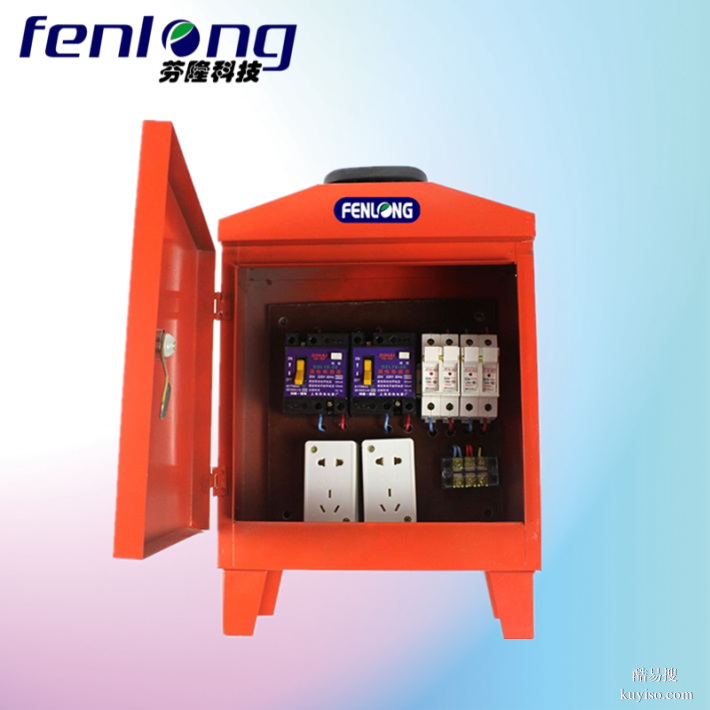

箱盤內配線整齊，無鉸接現象。導線連接緊密，不傷芯線不斷股。墊圈下螺線兩側壓的導線截面積相等。同一端子上導線連接不多于2根，防檢墊圈等零件齊全?；芈肪幪桚R全，標識正確。?
箱盤內開關靈活可靠。帶有漏電保護的回路，漏電保護裝置動作電流不大于30mA，動作時間不大于0.1s。?
照明箱、盤內分別設置零線（N）和保護接地線（PE）匯流排。?箱（盤）不采用可燃材料制作，箱盤涂層完整。?
箱位準確，安裝牢固，部件齊全。箱體開孔與導管管徑適配。暗裝配電箱箱蓋緊貼墻面。
