奧創RXLG梯形鋁殼大功率變頻器制動電阻制動剎車電阻

一、產品介紹

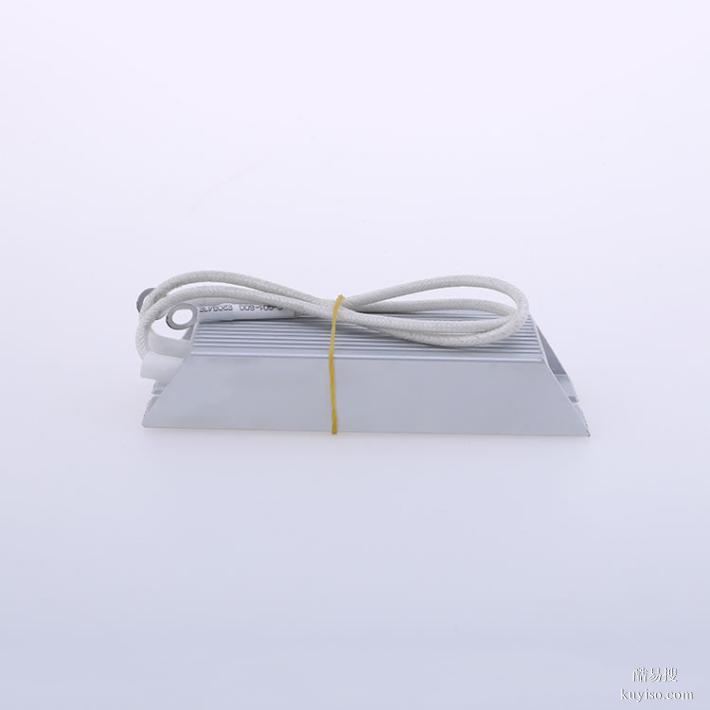

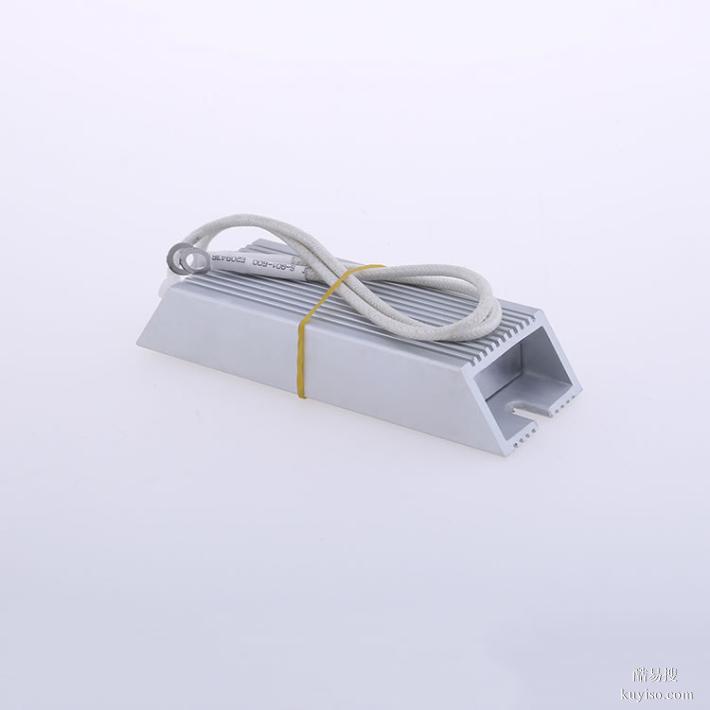

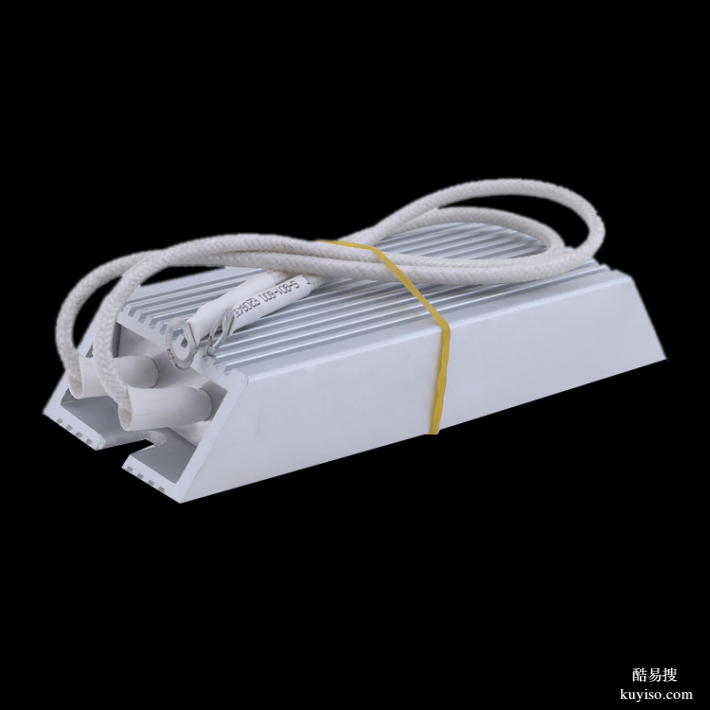

RXLG大功率梯形鋁外殼線繞電阻器，它是工業場景中常用的制動/負載電阻，核心優勢在于散熱強、功率密度高、抗沖擊與環境耐受性好。

結構：采用梯形帶散熱齒的陽極氧化鋁外殼，內部是合金電阻絲（常用0Cr25Al5、Ni80Cr20）繞在耐高溫陶瓷骨架上，填充導熱/絕緣粉末；引出端為接線柱或電纜；可自然冷卻或配風扇強制風冷。

工作原理：線繞結構提供穩定電阻值，鋁殼散熱齒快速導出電阻絲發熱，避免過熱燒毀；常用于吸收電機/變頻器減速時的再生電能（制動電阻），或作為大功率負載電阻。

額定功率：40W~數kW（常見200W/300W/500W/1000W，定制可達9000W）

阻值范圍：0.1Ω~30kΩ，精度最高±1%（常見±5%）

溫度系數：常見≤400ppm/℃，部分型號100~1000ppm/℃

工作溫度：-55℃~ 275℃

耐壓：AC2kV~3.5kV（50Hz/5s~1min）

振動耐受：1.5g，適合工業振動環境

IP等級：IP00（裸露）/IP33/IP53

二、產品特點

1.散熱效率高：梯形帶齒鋁殼比普通圓柱鋁殼散熱面積大，溫升更低；可緊貼安裝散熱板或配風扇。

2.抗沖擊與過載強：短時可承受10倍額定功率（5秒），適合脈沖/制動沖擊場景；耐氣候、耐振動優于瓷骨架電阻。

3.電氣安全：外殼不燃、絕緣耐壓高，可用于高壓工控回路；長期穩定性好，壽命長。

4.安裝便捷：標準安裝孔，可堆疊或密集排布，節省柜體空間。

三、應用領域

變頻器、伺服驅動器的制動/剎車電阻（電梯、起重機、注塑機、機床主軸）

電源、UPS的放電/泄放電阻，大功率老化測試負載

風電、光伏、充電樁、船舶電氣系統的限流/能耗電阻

惡劣工業環境（高溫、振動、粉塵）下的功率電阻需求
