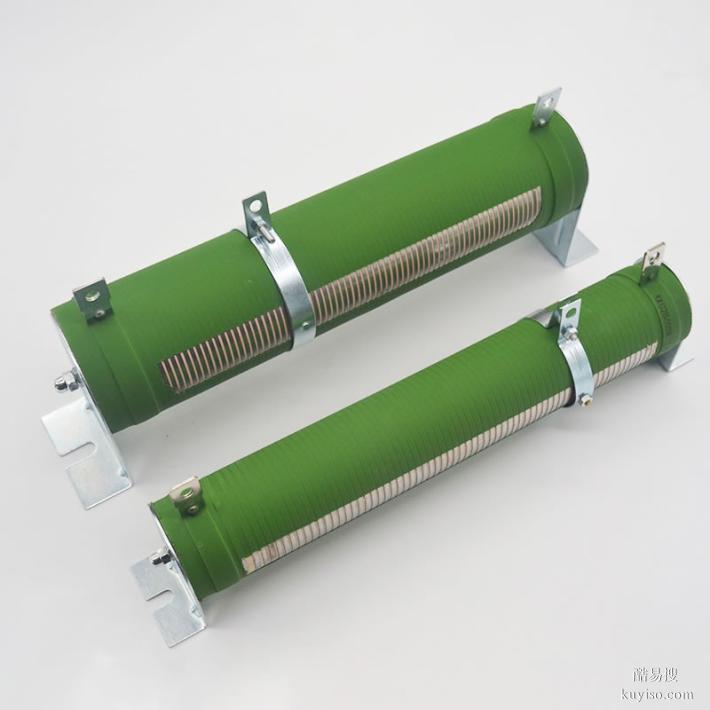

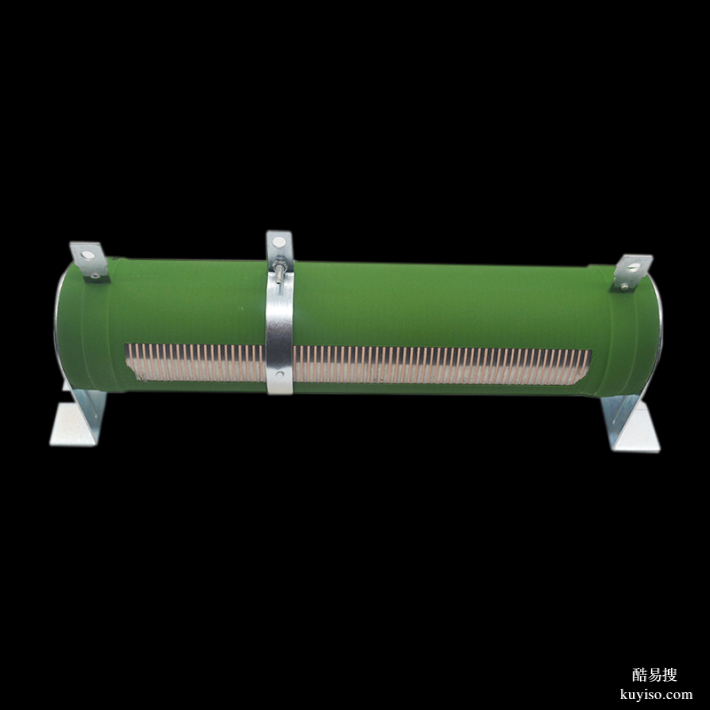

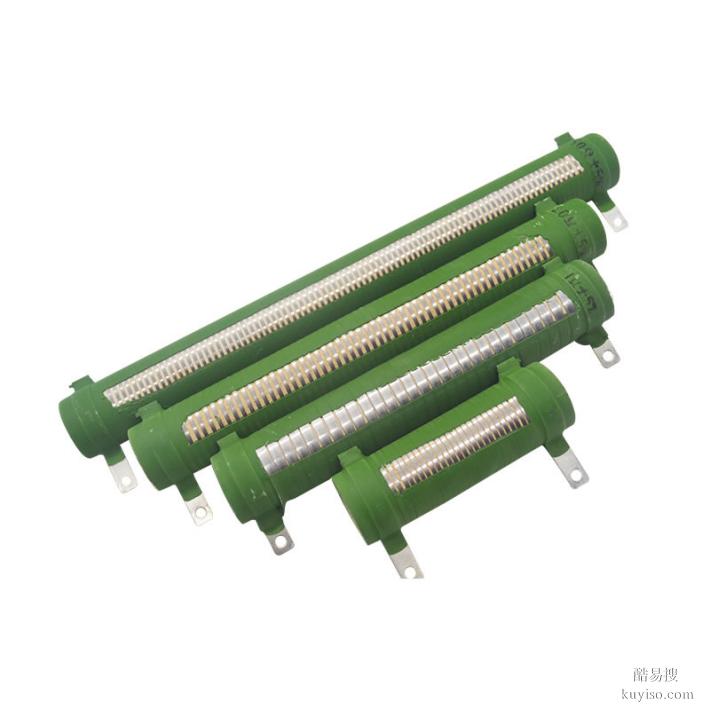

RXBW波紋被漆線繞電阻器 起重機剎車電阻 耐高壓耐高溫

一、產品介紹

RXBW波紋被漆線繞電阻器是大功率、立式波紋繞制、被漆封裝的線繞電阻，主打散熱強、過載高、寄生電感小、耐高壓，是變頻器制動、大功率放電/負載的主流選型。

核心結構：高鋁陶瓷管骨架 立式波紋扁帶電阻絲（鎳鉻/鐵鉻鋁） 耐高溫阻燃有機硅被漆 不銹鋼固定夾 兩端引出端子。

設計優勢：

立式波紋：大幅增加散熱面積，降低寄生電感，適合高頻/脈沖工況。

被漆封裝：絕緣、阻燃、耐高溫，保護電阻絲不氧化，延長壽命。

陶瓷骨架：兼具支撐與輔助散熱，耐受高溫。

額定功率：（25℃）10W/50W/80W/100W/200W/400W/500W/1000W/2500W/6000W

阻值范圍：0.05Ω～25kΩ（常規0.1Ω～1kΩ）

精度等級：J(±5%)、F(±1%)，部分可達0.5%

溫度系數（TCR)：鎳鉻≤100ppm/℃；鐵鉻鋁≤250/400ppm/℃

工作溫度：-55℃～ 275℃（部分可達 315℃）

短時過載：10倍額定功率，5秒（ΔR≤±2%）

絕緣耐壓：AC2500V～3000V/1min（50Hz）

防護等級：IP00（開放散熱，無防塵防水）

振動耐受：0.5g～1g（10～55Hz）

二、產品特點

1.散熱與功率密度雙優：波紋結構 陶瓷骨架，散熱效率遠超普通被漆電阻，同功率體積更小。

2.寄生電感低：立式波紋繞制，適合變頻器、伺服等高頻脈沖回路。

3.過載能力強：短時可承受10倍額定功率，適配制動、放電等大電流沖擊場景。

4.耐高壓、耐高溫：絕緣耐壓高，涂層耐受300℃ ，適合高壓大功率回路。

5.安裝靈活：不銹鋼夾固定，縱向引出，可單只/多只串并聯，適配電阻箱/柜安裝。

6.成本適中：比鋁殼電阻（RX24/RXG24）便宜，比普通被漆電阻（RX21）功率更大。

三、應用領域

變頻器、伺服驅動器、電梯、起重機的能耗制動/剎車電阻（最主流）

大功率開關電源、UPS、儲能系統的放電/均壓/預充電阻

電機測試、負載試驗、模擬負荷的大功率負載電阻

軋機、拉絲機、離心機等工業設備的能耗/限流電阻

電力、自動化、軌道交通的高壓大功率回路電阻
