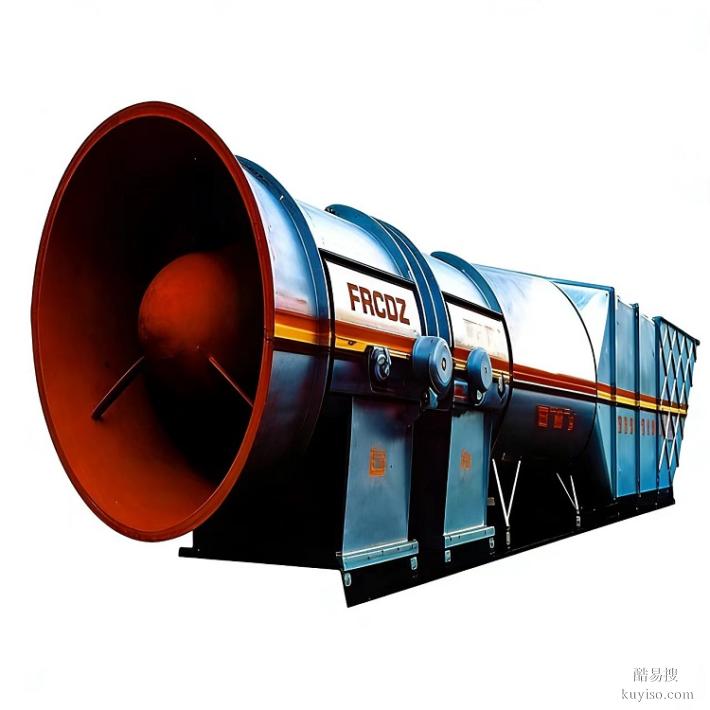

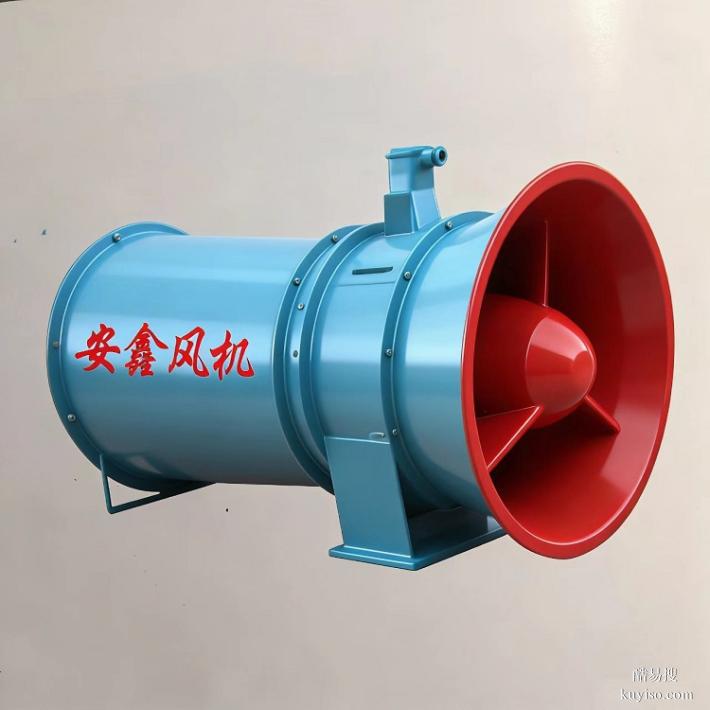

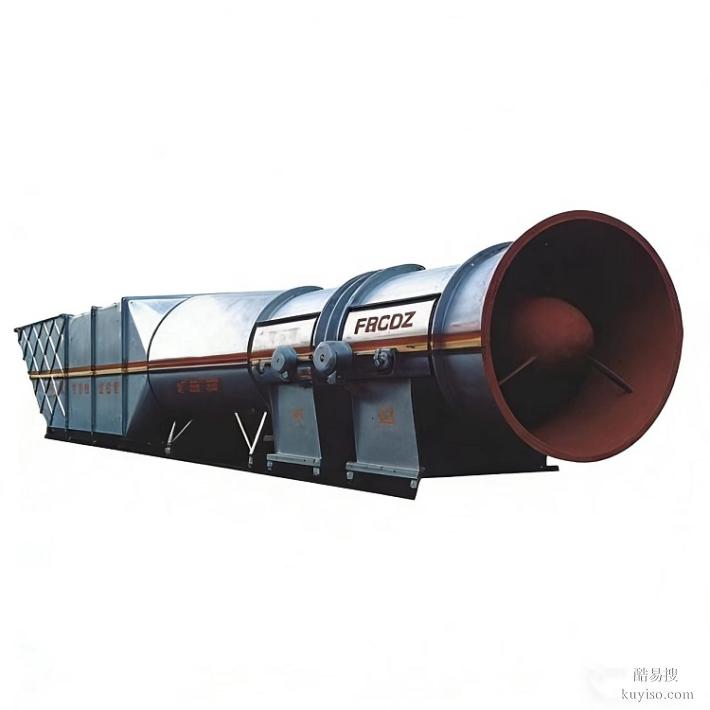

防爆抽出式軸流主通風機

"安鑫"系列地面用防爆抽出式軸流主通風機具有運行平穩、結構緊湊，安裝，調試維修方便等特點，能滿足我國大，中型煤礦，金屬礦山，隧道的通風需求。輸送介質可為可燃性氣體或蒸汽與空氣形成的爆炸性混合氣體等；工作電壓可根據用戶需求設計為380V，660V,380V/660V,660V/1140V,6kV,10kV，工作頻率為50HZ；工作方式為連續工作制(SI)。一般正常工作條件需滿足大氣壓力：86kpa~106kpa；地面環境空氣溫度 -20C~+40C；相對濕度不超過95%(+25C時)；海拔不起超過1000m;(若超過1000m時需考慮海拔影響)；安裝在煤礦地面使用，輸送介質中允許含有甲烷等爆炸性氣體。

本產品是根據大，中，小型煤礦的通風網絡參數，依據號GB/T21151-2007《煤礦用軸流主通風機技術條件》， MT754-2005《小型煤礦地面用抽出式軸流通風機技術條件》和GB3836-2000《爆炸性氣體環境用電氣設備》標準設計制造的。
結構及特點
1，防爆抽出式軸流主通風機徹底摒棄了專統通風機的長軸或皮帶傳動系統，減少了機械傳動部分的磨損及能量損失，減少了"S"型流道的通風阻力，使通風機運行的平穩性及可靠性有明顯的提高，保證了礦山生產的安全性，同時使通風機的噪音有明顯的下降，并能使通風機的運行效率有所提高。
2，防爆抽出式軸流主通風機為臥式結構。對旋主通風機主要有巷道接頭，集流器，一級風機，二級風機，2臺防爆電機，一級葉輪，二級葉輪，隔流腔，擴散器等部件；防爆抽出式軸流主通風機可根據用戶需求設有托管裝置，可在預設的軌道上軸向推動各部件間用螺栓連接，便于檢修。
3，防爆抽出式軸流主通風機采用了安裝角可調的優質鋼葉片或鑄鋁合金葉片。兩級工作葉輪互為導葉，按相反的方向旋轉。針對礦山通風網絡的工況變化，及時調整葉片的安裝角，可以使通風機始終處于高效區域內運行，有效地解決了傳統的礦山通風"大馬拉小車"的問題，大大地提高了通風機的運行效率。防爆抽出式軸流主通風機的防爆型式為：隔爆型，防爆標志：Exd l.
4，在葉輪回轉部分的筒體上，精機加工，按照CB/T13813-2008《煤礦用金屬材料摩擦火花安全性試驗方法及判定規則》增設H62銅環保護圈，以防葉輪、葉片在長期高速運行后產生變形與筒壁磨擦產生火花，引起事故，使通風機運行更加安全可靠。
5，防爆抽出式軸流主通風機配用電動機為隔爆型，符合CB3836.1-2000《爆炸性氣體環境用電氣設備第1部CB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型"d"》的要求。電動機防爆型式：隔爆型，防爆標志Exd I.
6，防爆抽出式軸流主通風機的葉輪旋轉部分在安裝前按國家標準分別進行靜平衡與動平衡校正，使通風機在運行中保持平穩，最大限度地減小由于機械振動面產生的噪聲。
7，防爆抽出式軸流主通風機配有鋼板制成的擴散器及新式流線型擴散塔。可將通風機出口氣流的部分動壓轉變?yōu)殪o壓，提高了通風機的靜壓效率。
8，防爆抽出式軸流主通風機可以直接反轉反風，不必建反風系統，反風量可達正風量的60%以上。防爆抽出式軸流主通風機不需風機房，可露天使用，對場地要求不高，對于場地面積小，有地表塌陷，滑坡危險的地區尤為適合。
9，防爆抽出式軸流主通風機葉輪與電機采用了直聯式結構，即葉輪輪轂直接用鍵聯接安裝在電機軸上，減少了傳動結構的損失，同時可提高電機的使用壽命。
10，防爆抽出式軸流主風機的電機置于隔流腔內，隔流腔具有一定的耐壓性能，保證了電機與含瓦斯的污風相互隔絕，同時還起了一定的散熱導流作用。電機配有風流管，使電機與周圍的新鮮大氣相通，既增加了電機的防爆性能，又使電機的熱量能及時散發到大氣中，增加了通風機運行的可靠性。
11，防爆抽出式軸流主通風機設置了不停機加油和排油裝置，可以在運行過程中為其加注潤滑油。停機時，可將排油口打開棄去廢油。
12，防爆抽出式軸流主通風機的電機軸承座及定子繞組間埋置了測溫元件，方便用戶在機房?jī)?nèi)遙測電動機前后軸承座及定子的溫度。用戶可以設置軸承及定子溫升的極限值，當電機溫升達到或超過該設置值時，報警功能就會提醒用戶及時處理。
13，防爆抽出式軸流主通風機一般水平安裝，設計使用年限為10年；通風機在第一次大修前安全運行時間應大于9000h。
