泵是如何工作的？原理動圖更易懂

本文聚焦于探討各類泵的工作原理，涵蓋活塞泵、往復泵、水環式真空泵、羅茨真空泵、旋片式真空泵、齒輪泵、泥漿泵、氣體增壓泵、螺桿泵及計量泵等多種泵型，詳細解析其運作機制。

01 活塞泵

活塞泵工作原理：靠活塞往復運動，使得泵腔工作容積周期變化，實現吸入和排出液體?；钊糜杀酶?、活塞、進出水閥門、進出水管、連桿和傳動裝置組成。

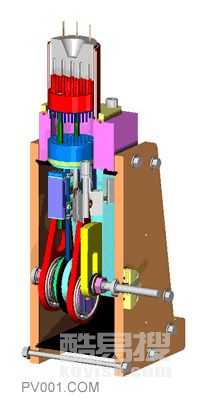

02 往復泵

往復泵工作原理：利用偏心軸的轉動通過連桿裝置帶動活塞的運動，將軸的圓周轉動轉化為活塞的往復運動。活塞不斷往復運動，泵的吸水與壓水過程就連續不斷地交替進行。

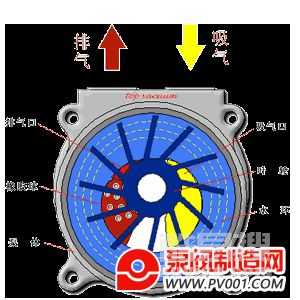

03 水環式真空泵

水環式真空泵工作原理：水環式真空泵葉片的葉輪偏心地裝在圓柱形泵殼內。泵內注入一定量的水。葉輪旋轉時，將水甩至泵殼形成一個水環，環的內表層與葉輪輪轂相切。由于泵殼與葉輪不同心，右半輪轂與水環間的進氣空間4逐漸擴大，從而形成真空，使氣體經進氣管進入泵內進氣空間。隨后氣體進入左半部，由于轂環之間容積被逐漸壓縮而增高了壓強，于是氣體經排氣空間及排氣管被排至泵外。

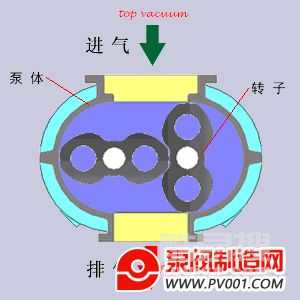

04 羅茨真空泵

羅茨真空泵工作原理：轉子的不斷旋轉，被抽氣體從進氣口吸入到轉子與泵殼之間的空間v0內，再經排氣口排出。由于吸氣后v0空間是全封閉狀態，所以，在泵腔內氣體沒有壓縮和膨脹。但當轉子頂部轉過排氣口邊緣，v0空間與排氣側相通時，由于排氣側氣體壓強較高，則有一部分氣體返沖到空間v0中去，使氣體壓強突然增高。當轉子繼續轉動時，氣體排出泵外。

05 旋片式真空泵

旋片式真空泵工作原理：泵殼內裝一偏心的轉子。轉子上有若干槽，槽內有可以滑動的滑片。轉子轉動槽內的滑片向四周伸出，不與泵殼接觸。氣體于滑片與泵殼所包圍的空間擴大的一側吸入，于二者所包圍的空間縮小的它側排出?；婵毡盟a(chǎn)生的低壓可達0.06Pa。

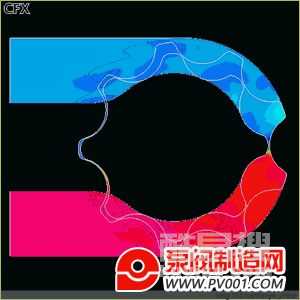

06 齒輪泵

齒輪泵是依靠泵缸與嚙合齒輪間所形成的工作容積變化和移動來輸送液體或使之增壓的回轉泵。由兩個齒輪、泵體與前后蓋組成兩個封閉空間，當齒輪轉動時，齒輪脫開側的空間的體積從小變大，形成真空，將液體吸入，齒輪嚙合側的空間的體積從大變小，而將液體擠入管路中去。

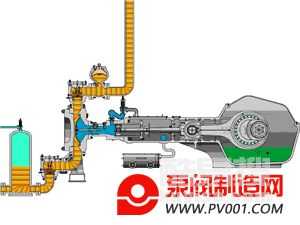

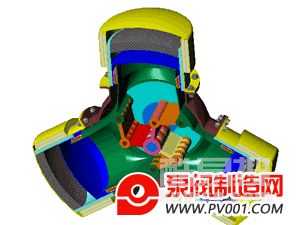

07 泥漿泵

泥漿泵是鉆探設備的重要組成部分，它是將地表沖洗介質──清水﹑泥漿或聚合物沖洗液在一定的壓力下，經過高壓軟管﹑水龍頭及鉆桿柱中心孔直送鉆頭的底端，以達到冷卻鉆頭、將切削下來的巖屑清除并輸送到地表的目的。

08 氣體增壓泵

氣體增壓泵工作原理：由單向閥控制的高壓柱塞不斷的將液體排出，增壓泵的出口壓力大小與空氣驅動壓力有關。當驅動部分和輸出液體部分之間的壓力達到平衡時，增壓泵會停止運行，不再消耗空氣。當輸出壓力下降或空氣驅動壓力增加時，增壓泵會自動啟動運行，直到再次達到壓力平衡后自動停止。

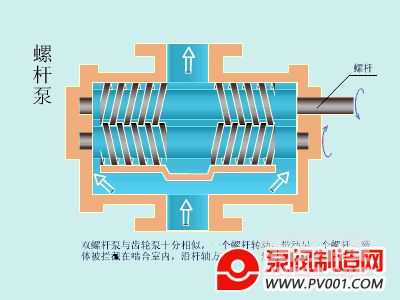

09 螺桿泵

螺桿泵是依靠泵體與螺桿所形成的嚙合空間容積變化和移動來輸送液體或使之增壓的回轉泵。螺桿泵的工作原理是：螺桿泵工作時，液體被吸入后就進入螺紋與泵殼所圍的密封空間，當主動螺桿旋轉時，螺桿泵密封容積在螺牙的擠壓下提高螺桿泵壓力，并沿軸向移動。由于螺桿是等速旋轉，所以液體出流流量也是均勻的。

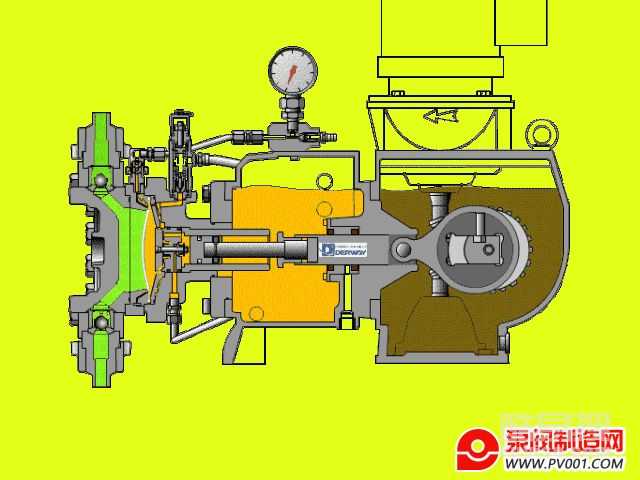

10 計量泵

計量泵是一種可以滿足各種嚴格的工藝流程需要，流量可以在0-100%范圍內無級調節，用來輸送液體(特別是腐蝕性液體)一種特殊容積泵。

計量泵結構及工作原理：計量泵由傳動機座部件、泵頭部件、電機三部份組成。傳動機座部件由電機帶動蝸桿旋轉，通過蝸輪、下套筒，將動力傳遞給N形軸。N形軸與偏心塊帶動曲柄連桿機構和十字頭,驅動柱塞作往復運動;通過N形軸和行程調節機構調節回轉偏心來調節柱塞的行程，從而調節流量大?。浑S著柱塞在液缸內的往復運動，吸、排閥組交替地啟閉，液體被不斷吸入和排出液力端；泵在吸入行程中，泵頭液腔體中形成負壓，使吸入閥打開，液體流入缸腔；在排出行程中，柱塞的移動在液體上增加了壓力，使排出閥打開將液體排出。
