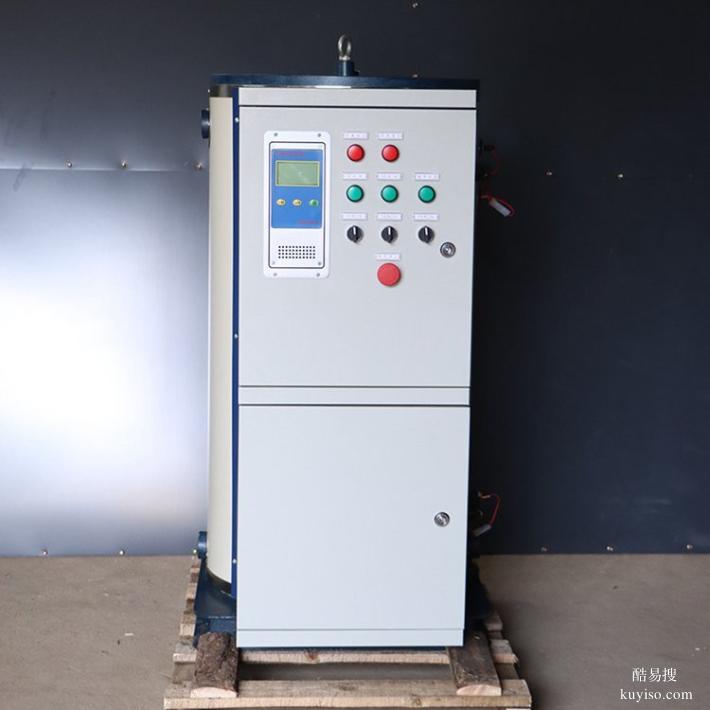

CLDR立式電熱水鍋爐全自動運行全自動電熱水鍋爐

在工業生產中，工藝熱水廣泛應用于清洗、反應釜加熱、紡織印染、食品加工等環節。90kW工業電熱水鍋爐專為工廠工藝配套設計，以電能為熱源，通過高效電熱元件加熱水，為生產線提供穩定、潔凈的熱水。其熱效率高達98%，節能效果顯著，且無燃燒過程，實現零排放，滿足現代工廠對環保、安全、高效能源的需求。

一、產品特點
高效節能，降低運行成本
鍋爐采用優質不銹鋼電熱管，表面負荷設計合理，熱效率實測達98%以上。爐體填充高密度硅酸鋁纖維保溫層，厚度≥100mm，有效減少散熱損失。多組電熱管分檔控制，可根據實際負荷自動投切，避免能源浪費。相比燃煤、燃油鍋爐，電加熱方式熱損失小，綜合運行成本可控。

工業級設計，適應連續運行
電熱管采用316L不銹鋼材質，耐腐蝕、耐高溫，使用壽命長。電器元件選用施耐德、正泰等品牌，確?？刂葡到y(tǒng)穩定可靠。鍋爐本體及管道采用加厚鋼材，承壓能力強（常壓或微壓可選），適應工廠24小時連續或間歇運行需求。

精準溫控，滿足工藝要求
配備PLC可編程控制器與高精度溫度傳感器，實現出水溫度±1℃的精確控制。用戶可根據不同工藝階段設定多段溫度曲線，自動調節加熱功率，確保工藝熱水溫度穩定，提升產品質量。支持遠程通訊接口，可與工廠中央控制系統對接，實現集中監控。

多重安全保護，保障生產安全
鍋爐配備完善的安全連鎖裝置：

超溫保護：水溫超過設定上限時自動切斷加熱。

超壓保護（承壓型）：壓力異常時安全閥自動泄壓。

低水位保護：水位低于安全線時停止加熱并報警。

漏電保護：實時監測漏電電流，確保操作人員安全。

缺相、過載、短路保護：全面防護電氣系統。

結構緊湊，安裝維護方便
整體式設計，占地面積小，可室內落地安裝。電熱管采用法蘭連接，檢修時無需進入爐體，可直接抽出更換，維護簡便。進出水口及排污口布局合理，方便與工廠管道系統連接。

二、技術參數（參考型號：CWDR0.090-85/60）
以下為90kW工業電熱水鍋爐典型參數（實際以出廠銘牌為準）：

額定電功率：90 kW

額定熱功率：約7.74 × 10? Kcal/h

額定電流：約137 A（三相380V）

取暖面積：750～900 m2（按每平米100～120W估算，作為采暖參考）

工藝熱水產量：約1290 L/h（溫升40℃時）

水容積：0.16 m3

循環水量：3.0 m3/h

工作壓力：常壓（0MPa）或0.4MPa承壓型可選

出水溫度：85℃（可調，最高可達95℃）

熱效率：98%

外形尺寸（長×寬×高）：1550 × 800 × 1000 mm

進水口徑：DN40

出水口徑：DN40

排污口口徑：DN40

設備重量：0.22 T

三、適用領域
食品加工：清洗生產線、解凍池、殺菌工序的熱水供應。

紡織印染：染色、漂洗、定型等工藝所需恒溫熱水。

化工制藥：反應釜夾套加熱、原料預熱（注意避開違禁詞“藥品”，此處僅指一般化工）。

機械制造：零部件清洗、磷化處理、電鍍生產線熱水配套。

建材行業：混凝土養護、板材熱壓等工藝熱水。

洗滌服務：工業洗衣機、隧道式洗衣機熱水供應。

一、產品特點
1. 制藥廠專用設計，匹配提取工藝需求
300kW功率可滿足多臺多功能提取罐同時運行的用熱需求。根據制藥行業實踐，6m3提取罐單臺加熱功率約需50-80kW，300kW鍋爐可同時配套4-6臺提取罐運行。設備可配合提取罐的煎煮、循環、出液等工藝節奏，實現精準供熱。

2. 衛生級熱水標準，避免藥液污染
鍋爐與水接觸部分全部采用304/316L不銹鋼材質，內膽及管路鏡面拋光處理，粗糙度Ra≤0.4μm，符合制藥設備衛生要求。電加熱方式無燃燒過程，徹底杜絕煙氣、燃油等污染物進入熱媒系統。鍋爐配備衛生級旋轉清洗球（可拆裝、360°旋轉），便于定期清洗消毒，滿足GMP驗證要求。

3. 臥式結構，布局緊湊
臥式筒體設計，重心低、穩定性好，適合提取車間有限空間安裝。爐體整體保溫，保溫層厚度不小于50mm，采用優質硅酸鋁材料，外包不銹鋼板滿焊處理，保溫層外表面溫度不高于45℃，既節能又避免車間環境升溫。

4. 精確溫控，滿足提取工藝
配備高精度溫度傳感器與PLC控制系統，實現出水溫度±1℃的精確控制。溫度傳感器護套管安裝于筒體側壁，穩固可靠，投料、煎煮過程不會對套管造成損傷。可根據不同藥材提取工藝設定多段溫控曲線，確保有效成分溶出效率。

5. 多重安全保護
鍋爐配備完善的安全連鎖裝置：超溫保護、低水位防干燒保護、漏電保護、缺相過載保護等。電器元件選用施耐德、正泰等品牌，控制系統穩定可靠。

6. 與提取系統完美配套
鍋爐出水可直接連接提取罐夾套加熱系統，也可通過板式換熱器提供二次側熱水。配合藥液循環泵（衛生級防爆型，Q=10-15m3/h，H=24m），實現提取罐內藥液的強制循環加熱，提高提取效率。

二、技術參數（參考型號：CWDR0.3-85/60）
以下為300kW CWDR臥式電鍋爐典型參數，實際數據以出廠銘牌為準：

項目 參數 備注
額定電功率 300 kW
額定熱功率 約25.8 × 10? Kcal/h
額定電流 約456 A（三相380V）
可供暖面積 約2500-3500 m2 采暖參考值
熱水產量（溫升40℃） 約4300 L/h
水容積 約0.4-0.65 m3 視具體型號
循環水量 約8-12 m3/h
工作壓力 常壓（0MPa）或0.4MPa承壓型可選
出水溫度 85℃（可調，最高95℃）
熱效率 98%
電源電壓 380V / 50Hz
外形尺寸（長×寬×高） 約1600×1050×1300 mm 至 2000×1200×1300 mm 不同廠家有差異
進水口徑 DN50-DN80
出水口徑 DN50-DN80
排污口口徑 DN40
設備重量 約0.65-0.68 T
*注：以上參數綜合參考CWDRO.23-85/60、CWDRO.35-85/60等相近型號數據。*

三、制藥行業應用場景
1. 多功能提取罐配套
提取罐在煎煮過程中，需要穩定熱源加熱藥材與水。300kW電鍋爐可為多臺提取罐同時提供熱水，配合氣動壓料裝置（防止輕質草類物料漂浮），確保提取效率。

2. 濃縮器/雙效濃縮器熱源
提取后的藥液需經濃縮器蒸發水分，電鍋爐可為雙效濃縮器提供加熱熱源，支持冷凝器、冷卻器、揮發油分離器等配套設備運行。

3. 醇沉罐/滲漉罐供熱
醇沉工藝需要控制溫度以促進沉淀析出，電鍋爐可為醇沉罐夾套（蜂窩夾套或空腔整體夾套）提供熱水保溫。

4. 車間清洗熱水
制藥設備（提取罐、儲罐、管道等）CIP清洗需要大量熱水，電鍋爐可提供80℃以上熱水用于清洗消毒。

四、制藥企業應用案例
制藥行業已有成功應用電鍋爐替代燃氣鍋爐的實踐。例如，常州某藥廠采用電加熱電磁鍋爐對蒸汽供熱系統升級改造，利用夜間低谷電加熱，不僅解決了冬季"汽慌"問題，而且運行4個月即收回投資，節約燃氣9.6萬立方米，減少燃氣支出37萬余元，同時產量增長25%。云南白藥健康產業園也采購多臺電加熱蒸汽發生器，用于牙膏生產線工業蒸汽配套。

五、選型與安裝要點
1. 功率匹配
根據提取罐數量、單臺加熱功率、使用時間等因素計算總熱負荷。一般經驗：每臺6m3提取罐需加熱功率50-80kW，300kW可配套4-6臺同時運行。建議由制藥工藝工程師詳細核算。

2. 水質要求
制藥行業對水質要求嚴格，建議配套純化水設備或軟化水裝置，防止電熱管結垢。鍋爐給水硬度、電導率、pH值等需符合制藥用水標準。

3. 材質要求
與水接觸部分必須采用304/316L不銹鋼，內膽拋光處理，避免重金屬離子溶出污染藥液。所有密封件采用食品級硅膠或聚四氟乙烯。

4. 電源配置
300kW設備需配置足夠容量的變壓器和電纜，建議選用600A空開，電纜截面≥2×150mm2，確保電壓穩定，接地可靠。應由持證電工安裝。

5. 安裝環境
鍋爐應安裝在提取車間專用設備間，要求通風良好、無凍害、無易燃易爆物品。四周預留≥800mm檢修空間。常壓鍋爐排氣管需引至室外，不得安裝閥門。

在國家大力推行峰谷電價政策的背景下，如何充分利用夜間廉價低谷電、降低用熱成本，成為工商業用戶關注的焦點。360kW蓄熱式電熱水鍋爐正是為解決這一需求而設計，它采用“低谷蓄熱、峰時放熱”的運行模式，在夜間電價最低時段將水加熱并儲存于蓄熱水箱中，白天用電高峰時段關閉鍋爐，依靠儲存的熱量持續供暖或供應熱水。這種運行方式可使電費支出大幅下降，實際應用顯示運行成本可降低30%以上，同時實現移峰填谷、平衡電網負荷的社會效益。

一、產品特點
1. 充分利用低谷電，運行成本降低30%以上
依據電力部門峰谷分時電價政策，蓄熱式電鍋爐將加熱時間完全或部分轉移至夜間低谷時段（通常為23:00-次日7:00），此時電價僅為平段電價的1/3-1/2。經實際測算，當峰谷電價比大于等于3:1時，采用全量蓄熱模式可節約電費30%-60%。以360kW設備為例，若每天運行8小時低谷電加熱，相比白天直熱方式，年運行費用可節省數萬元至十余萬元，具體視當?shù)仉妰r政策而定。

2. “削峰填谷”運行模式，智能切換
鍋爐配備PLC智能控制系統，支持全自動蓄熱/放熱模式切換。在低谷電價時段，系統自動啟動加熱，將爐體及蓄熱水箱中的水加熱至設定溫度（通常85℃-95℃）；進入高峰電價時段后，鍋爐自動停止加熱，依靠蓄熱水箱儲存的熱量通過板式換熱器向末端持續供熱。系統實時監測水溫、水位、流量等參數，根據負荷需求自動調節放熱速率，確保全天候穩定供熱。

3. 大功率設計，滿足中大型場所用熱需求
360kW額定功率可滿足約3000-4500平方米建筑的采暖需求（按每平方米80-120W估算），或每日提供約40-50噸55℃生活熱水（溫升40℃）。典型應用案例顯示，在張家口某學校項目中，2臺360kW電磁鍋爐配合120噸蓄熱水箱，利用低谷電價儲能，連續運行2000多小時無故障，儲存熱量足以滿足學校全天消耗。

4. 高效保溫，熱量損失小
鍋爐爐體及蓄熱水箱均采用高密度保溫材料（聚氨酯發泡或硅酸鋁纖維），厚度達80-100mm，保溫性能優良。實際測試表明，蓄熱水箱在停止加熱后10小時內水溫下降僅3℃左右。即便春節期間多日無人用水，水箱內熱水仍能保持可用溫度，確保熱量有效儲存。

5. 多重安全保護，常壓免監檢
鍋爐采用常壓設計，頂部設有與大氣相通的排氣管，運行壓力始終為零，不存在超壓爆炸風險，無需納入特種設備監檢范圍，免去年檢手續。同時配備超溫保護、低水位防干燒保護、漏電保護、缺相過載保護等多重安全裝置，確保設備長期穩定運行。

6. 全自動運行，無人值守
PLC智能控制系統配合觸摸屏人機界面，實現一鍵啟動、全自動運行。系統具備定時開關機、周循環控制、故障自診斷及報警功能。用戶僅需在初次設置參數，日常運行無需專人值守，大幅降低人力成本。

二、技術參數
以下為360kW蓄熱式電熱水鍋爐典型參數，實際數據以出廠銘牌為準：

項目 參數 備注
額定電功率 360 kW
額定熱功率 約30.96 × 10? Kcal/h 1kW≈860Kcal/h
額定電流 約547 A（三相380V） 實際按電壓波動調整
取暖面積 3000-4500 m2 按80-120W/m2估算
熱水產量 約5150 L/h 溫升40℃時
蓄熱水箱容積 80-150 m3（推薦） 按全量蓄熱8小時配置
水容積（鍋爐本體） 約0.65-0.8 m3 視具體型號
循環水量 約12-15 m3/h 供回水溫差20℃時
工作壓力 常壓（0MPa）
出水溫度 85-95℃（可調）
熱效率 ≥98%
電源電壓 380V / 50Hz 三相五線制
外形尺寸（長×寬×高） 2000×1200×1300 mm 鍋爐本體
進水口徑 DN80-DN100
出水口徑 DN80-DN100
排污口口徑 DN40-DN50
設備重量 約0.68-0.88 T 鍋爐本體
*注：以上參數綜合參考CWDRO.35-85/60、CWDRO.588-85/60等相近型號及行業通用數據。*

三、應用領域
學校/教育機構：教學樓、宿舍樓集中供暖，利用夜間低谷電蓄熱，白天釋放

酒店/賓館：客房采暖及生活熱水供應，降低運營成本

辦公樓/商務中心：工作日白天供暖，夜間蓄熱匹配用電規律

醫院/療養院：24小時恒溫供暖，結合蓄熱保障不間斷供熱

小區換熱站：區域集中供暖熱源，配合峰谷電價政策

工業廠房：工藝熱水配套及車間采暖

四、經濟效益分析
1. 運行費用對比
以張家口某項目為例，采用2臺360kW電鍋爐配120噸蓄熱水箱，利用低谷電價儲能，單位面積運行費用顯著降低。理論分析表明，蓄熱系統與常規電鍋爐直供系統相比，雖然初投資略有增加（約33%），但年運行費用可節約30%-60%，投資回收期一般在2-4年。

2. 峰谷電價利用
當峰谷電價比達到3:1以上時，蓄熱模式經濟性尤為突出。以某地電價為例：低谷0.3元/kWh、平段0.6元/kWh、高峰1.0元/kWh，360kW設備每天低谷運行8小時蓄熱，相比白天直供，日節約電費約800-1200元，一個采暖季（120天）可節約10-15萬元。

3. 社會效益
蓄熱式電鍋爐可轉移高峰電力負荷，平衡電網峰谷差，提高發電設備利用率。全國電網每年產生的谷電約5000億千瓦時，若充分利用，可產生巨大的經濟與環境效益。

五、選型與安裝要點
1. 功率與蓄熱水箱匹配
全量蓄熱模式下，蓄熱水箱容積可按每kW功率配50-80升估算，360kW約需18-28噸水箱，但實際案例顯示配合120噸水箱可滿足學校全天需求。建議由暖通工程師根據日總熱負荷、低谷電時長精確計算。

2. 水質要求
推薦使用軟化水或純水，減少電熱管結垢，延長設備壽命。硬水地區必須配套全自動軟化水設備。

3. 電源配置
360kW設備需配置足夠容量的變壓器（建議≥500kVA）和電纜（建議選用630A空開，電纜截面≥2×185mm2），確保電壓穩定，接地可靠。應由持證電工安裝。

4. 安裝環境
鍋爐應安裝在室內專用設備間，要求通風良好、無凍害。四周預留≥1000mm檢修空間。常壓鍋爐排氣管需引至室外，不得安裝閥門。
